要说这焊接里的精细活儿，氩弧焊要是排第二，估计没谁敢称第一。这玩意儿，讲究的就是个“纯”和“稳”，靠着一股子氩气把空气隔得远远的，让电弧安安生生地在底下把金属熔了，焊出来的缝儿那叫一个光滑致密，几乎没有渣子飞溅-6。特别是对付那些“娇气”的材料，像不锈钢、铝合金、钛合金啥的，一遇到空气就爱氧化，非得请出氩弧焊这尊“保护神”不可-2。好多老师傅都念叨，这氩弧焊的焊接技术，核心就是跟空气斗智斗勇，把熔池护周全喽，手艺的高低，全看对这“气”和“弧”的理解与掌控-5。
不过啊，这技术好归好，真想玩转它，里头的门道可深了去，绝不是通上电、打开气那么简单。新手最容易犯懵的，就是这焊机上一堆按钮和参数，该咋调？感觉比老式电视机调雪花屏还费劲。咱先说这最基本的——电流极性。焊不同的料，这正负极接法可是天差地别。焊大多数钢材、不锈钢，得用“直流正接”，也就是焊把（钨极）接负极，工件接正极。这么干，热量集中在工件上，熔得深、焊道窄，效率高，而且钨极还不容易过热烧损-7。可你要是焊铝、焊镁这类表面有层硬氧化膜的玩意儿，就得换成“直流反接”或者交流。这时候工件变成阴极，电弧有“阴极破碎”效应，专治那层顽固的氧化膜，清理得干干净净，焊出来才牢靠-7。你瞧，第一步“电”的学问就不少。

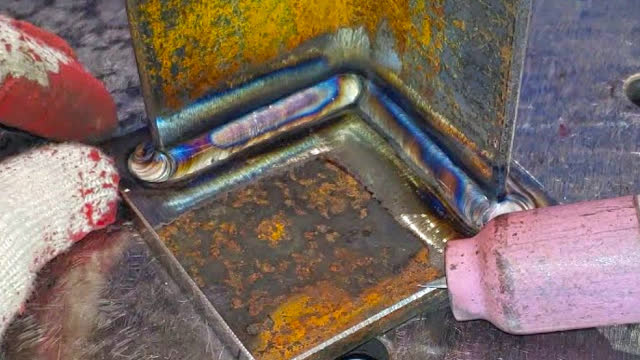

调好了电，咱们再唠唠这“气”。氩气可不是开得越大越好，气流量忒大了，在熔池周围形成乱流，反而把空气卷进去，那就白保护了，焊完准有气孔-1。一般来说，流量控制在8到15升每分钟之间就差不多，具体还得看喷嘴大小和焊接环境，有风的地方还得想办法挡挡-4-8。除了气，焊枪的“手法”更是手上的功夫。新手容易把焊枪抬得老高，或者晃得跟电风扇似的，这都不行。焊枪角度要稳，通常和工件保持70到80度的夹角，钨极端头离工件距离最好是2到4毫米，保持这个弧长，电弧才稳当-1-10。送丝也是个技术活，手法主要有连续送和点送。丝不能直接捅到电弧正下方的弧心去，那样容易戳穿熔池还溅得厉害；得轻轻地、匀匀地点在熔池的前沿或侧边，看着它融化、流进去，就像喂食一样，讲个节奏感-1。焊枪的移动，速度要均匀，不能忽快忽慢，才能焊出宽窄一致、鱼鳞纹均匀漂亮的焊道。
说到这儿，就不得不提更深一层的氩弧焊的焊接技术了，它不仅仅是“焊上”，更是“焊好”，尤其是在处理收弧、接头这些细节上，最能看出一个焊工的功底。收弧要是猛地一抬枪，电弧突然一断，熔池中心就会留下一个“弧坑”，这地方不仅难看，还特别容易开裂、产生缩孔-1。老手都知道，收尾时要慢慢把焊枪往一边带，或者利用焊机上的“电流衰减”功能，让电流和熔池缓缓变小、凝固，填满弧坑-1-6。还有焊接中途停了，再接着焊的那个“接头”，处理不好就是一明显的疙瘩，或者里头有夹渣。要想接得“天衣无缝”，得在弧坑前头一点重新引弧，稍微停顿预热一下，再往回带一点，覆盖住原来的弧坑，最后再稳稳地向前走-1。这些细节，没个几年的实战摸索，光看理论是真整不明白。
在实际干活里，让人头疼的状况多了去了。比如，焊着焊着，钨尖怎么就秃了、黑了，或者粘上熔池了？这多半是极性用错了，或者电流对于钨极来说太大了，也可能是钨极不小心碰到了焊丝或熔池-7。又比如，焊完一看，焊缝表面发黑、发乌，没有那种亮晶晶的金属光泽，这基本是保护出了问题——要么气流量不对，要么气管漏了，要么就是焊枪角度太斜或者离得太远，氩气保护罩没罩住-5。更恼火的是焊缝里有气孔，像针眼似的密密麻麻，这除了保护不良，还可能是母材或焊丝表面有油、有锈、有水汽，没清理干净就开焊了-5。所以焊前打磨清理，绝不是可有可无的步骤，必须得用砂纸、钢丝刷把坡口两边十几毫米内打磨出金属本色才行-4。
咱再聊聊这氩弧焊的焊接技术在不同材料上的“变通”。焊薄板不锈钢，电流得小，手速得快，必要时还得在背面也充上氩气保护（俗称“背氩”），防止背面氧化。焊铝合金是另一个路数，因为它导热快，容易烧穿，一般得用交流氩弧焊机，并且要选用合适的焊丝，比如4043或者5356铝焊丝-6。现在高级的脉冲氩弧焊机就更智能了，能分别调节峰值电流和基值电流，用脉冲的热冲击去熔化金属，热输入小，变形控制得特别好，焊超薄的精密件或者做全位置焊接（比如管道固定口横焊、仰焊）优势巨大-8。
所以说，氩弧焊这门手艺，既是一门科学，讲究参数、原理；更是一门艺术，考验手感、眼力和耐心。从认识设备、理解原理，到掌握手法、处理缺陷，每一步都得沉下心来琢磨、练习。哪天你能根据熔池的形状、颜色和流动情况，瞬间判断出是该加丝、该提速还是该调整角度了，那才算真正摸到了这门技术的门道。这过程虽然不易，但当你看到自己焊出的那道银亮光滑、均匀致密的完美焊缝时，那种成就感，绝对是杠杠的，觉得所有的摸索和汗水都值了！
