一、开头引言
在电子维修和开关电源研发调试领域，UC3842（KA3842）无疑是一颗绕不开的“明星芯片”。这款高性能电流型PWM控制器被广泛用于离线电源转换器、DC-DC转换器、DVD/STB电源、电源适配器、CRT显示器电源、电动车充电器等场景-。当你面对一台开关电源“趴窝”的电动车充电器，或是显示器无输出、工业设备电源板不工作的情况时，快速准确地测量3842好坏往往是整个维修流程的“关键胜负手”。
许多维修新手和电子爱好者在3842检测方法上走了不少弯路——有的把“打嗝”误判为芯片损坏，有的不加防范就贸然通电导致“炸管”，还有的遇到芯片供电正常却不起振就束手无策。本文将结合电动车充电器维修、显示器电源检修、工业开关电源调试三大核心场景，从基础到专业，分层详解3842芯片的检测全流程。无论你是刚入门的维修学徒，还是需要批量检测的工厂质检工程师，都能在本文中找到适配自身需求的操作方法，安全高效地完成3842芯片好坏判断，提升维修成功率。
二、前置准备
1. 开关电源维修与3842检测核心工具介绍
基础款（新手必备，适配家电维修/电动车充电器维修场景）：
数字万用表：推荐具备二极管挡位、电阻挡位和直流电压测量功能（20V以上量程），入门级如优利德UT136B、胜利VC890C+即可满足基础检测需求。数字万用表是用万用表检测3842好坏最核心的工具，操作简便、读数直观。
电阻/电容拆焊工具：电烙铁（30W-60W）、吸锡器或热风枪，用于拆下芯片进行单独检测。
隔离变压器（强烈建议） ：维修开关电源时，使用隔离变压器将待修设备与电网隔离，既保护人身安全，也保护示波器和万用表不被高压浪涌击毁。
专业款（适配工厂质检/专业维修店批量检测与高精度排查场景）：
可调直流稳压电源（0-30V/2A以上） ：用于单独给3842的7脚和5脚供电，执行独立供电测试法，判断芯片自身好坏-。
数字示波器（100MHz以上带宽） ：用于观察3842第4脚（振荡器）的锯齿波和第6脚（PWM驱动输出）的方波波形，精准判断芯片是否真正起振。维修开关电源3842时，遇到次级短路打嗝的情况，万用表无法测到瞬时电压，必须用示波器才能准确捕捉-。
专业IC测试座（DIP8/SOP8转接板） ：适配工厂流水线批量检测场景，将3842芯片放入测试座，连接测试板后可快速完成批量筛选-1。
高压电容放电工具：用10Ω/5W电阻或60W白炽灯泡制作放电笔，用于对300V-450V主滤波电容安全放电-44。
2. 开关电源3842检测安全注意事项（重中之重）
⚠️ 第①条：断电放电是“保命第一步” 。检测开关电源前，必须先断开交流输入电源。用自制放电工具对主滤波电容（400V/100μF）进行彻底放电，直至万用表测量两端电压降至5V以下。未放电的电容器可保持300V以上高压长达数分钟，触摸即触电，务必严格遵守。
⚠️ 第②条：维修高压侧必须使用隔离变压器。将待修开关电源通过隔离变压器接入电网，这是维修3842开关电源的“行业铁律”。隔离变压器能有效防止“热地”触电，同时保护示波器和万用表不被高压浪涌击毁-11。
⚠️ 第③条：维修高压开关电源，务必串入灯泡。拆除保险管，在输入端串联60W白炽灯（限流保护），一旦电路存在短路，灯泡会亮起限流，防止开关管和3842再次炸毁-11。更换MOS管后，也建议先串灯泡上电测试，防止再次“炸机”-。
⚠️ 第④条：检测前清理板面，注意芯片静电防护。检测前清理3842引脚周围助焊剂残留、灰尘等杂质，避免误测漏电。操作时佩戴防静电手环或通过触摸金属接地体释放静电，避免静电击穿3842内部电路。
3. 3842基础认知（适配开关电源精准检测）
UC3842是采用固定工作频率脉冲宽度可控调制方式的电流型PWM控制器，封装形式以DIP-8和SOP-8为主-1-29。8个引脚的核心功能如下-29-1：
| 引脚 | 名称 | 核心功能 |
|---|---|---|
| ①脚 | COMP | 误差放大器输出，外接阻容元件用于环路补偿 |
| ②脚 | VFB | 反馈电压输入，与内部2.5V基准比较控制脉宽 |
| ③脚 | ISENSE | 电流检测输入，电压＞1V时触发过流保护 |
| ④脚 | RT/CT | 振荡定时端，外接电阻电容决定工作频率（f≈1.8/RT×CT） |
| ⑤脚 | GND | 公共接地端 |
| ⑥脚 | OUTPUT | PWM推挽输出，驱动外部MOSFET栅极，驱动能力±1A |
| ⑦脚 | VCC | 供电端，启动电压16V，欠压锁定电压10V，最大30V |
| ⑧脚 | VREF | 5V基准电压输出，负载能力50mA |
3842检测必须掌握的关键参数：芯片启动需要7脚电压达到16V以上，启动后只要电压不低于10V，芯片就能持续工作-。4脚外接的RT/CT直接决定开关频率，充电器类产品常用的RT=10kΩ、CT=470pF对应频率约为38kHz-44。3842与3843/3844/3845系列在启动电压上有本质区别——3842启动电压16V，而3843仅需8.5V，两者不能直接代换，这一点在维修中极易“踩坑”-29-。
三、核心检测方法
1. 3842外观初筛法（电动车充电器维修场景快速初判）
适配场景：维修工接修一台电动车充电器，在拆机通电前快速判断3842是否“肉眼已挂”。
操作流程：
第一步：目测芯片本体。检查3842表面是否有炸裂痕迹、鼓包或烧焦变色。开关管击穿时，高压常从G极反窜至3842第6脚，导致芯片爆裂或表面鼓起-39。
第二步：检查周边元件。开关管击穿后，3842第6脚到MOS管G极的驱动电阻（通常10-47Ω）往往同时烧焦变色，第3脚对地1k电阻也可能烧坏-11。若发现这些电阻烧焦，即便3842外观完好，也强烈建议更换。
第三步：行业判断标准。若3842表面有明显裂纹或鼓包 → 芯片100%损坏，直接更换。若周边电阻烧焦但3842外观完好 → 建议同步更换，因为经验表明开关管击穿时3842大概率已被高压损坏-37。
2. 万用表检测3842好坏方法（新手重点掌握）
这是绝大多数维修人员掌握的核心检测技巧，也是新手如何测量3842好坏的入门必修课。以下两种方法互为补充，建议优先使用在板静态阻值法——安全、快捷、无需上电。
方法一：在板静态阻值法（安全首选，无需通电）
操作步骤：
将数字万用表拨至“二极管挡”（蜂鸣导通挡）或电阻挡（Rx1或Rx1k挡）。
黑表笔接3842的第5脚（GND地），红表笔分别测量第7脚（VCC供电）和第3脚（电流检测）的对地阻值。
第7脚对地判断：正常阻值应在10kΩ以上。若阻值＜10kΩ甚至接近0Ω，说明芯片内部VCC与GND之间已短路击穿，芯片损坏-11。
第3脚对地判断：正常阻值＞1kΩ。若阻值过低或接近0Ω，说明内部电流检测电路已损坏-11。
💡 行业实用技巧：使用指针式47型万用表Rx1挡时，黑表笔接地、红表笔分别测量各脚，正常时表针应摆在中间偏左的位置；交换表笔再次测量，表针应基本不动。如某脚阻值异常，可悬空该脚再测，区分是外围元件问题还是集成块本身损坏-13。
方法二：独立供电测试法（最可靠，需要拆焊）
当在板检测无法确定时，可将3842从电路板上拆下来进行独立供电测试——这是判断芯片好坏最可靠的方法。
操作步骤：
将3842拆下，确认5脚和7脚之间无短路。
将可调直流稳压电源的正极接到3842的第7脚（VCC），负极接到第5脚（GND）。
缓慢调高电源电压至16V，观察电流表示数。正常情况下，芯片启动瞬间电流会从1mA以下突增至十几至二十几毫安，此时测量第8脚（VREF）应有5V基准电压输出-12-。
判断标准：若第8脚能输出稳定的5V，同时第1脚（COMP）约1.5V、第2脚（VFB）约2.5V、第6脚（OUTPUT）有脉动电压，说明芯片基本正常-21；若第8脚无5V电压或电压跳变，则芯片已损坏-12。
3. 行业专业仪器检测3842方法（进阶精准检测）
适用于工厂专业质检、批量检测以及高难度故障排查场景。以下三种方法按难度递增排列，由浅入深。
① 在板在线波形分析法（示波器检测）
操作流程（以电动车充电器维修为例）：
拆除开关管（MOSFET），避免误判时烧毁功率管。
在输入端串入60W灯泡，接通交流电。

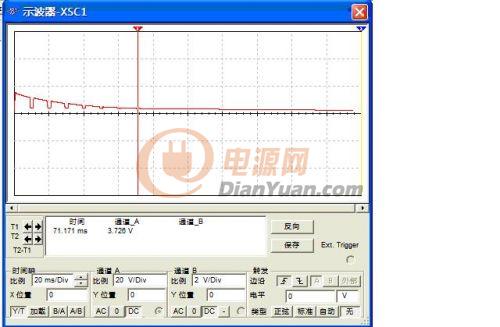

用示波器探头接地夹夹住3842第5脚（GND），探头接触第7脚（VCC），观察上电瞬间电压波形。正常起振时，第7脚电压应在10-17V范围内波动-21-24。
依次测量第8脚（5V基准）、第4脚（锯齿波）、第6脚（PWM输出）。第4脚正常应有频率稳定的锯齿波，第6脚应有脉宽随负载变化的方波，幅值≈VCC-1.5V-11。
判断标准：若第4脚无锯齿波 → 先查第8脚是否有5V基准，若无则芯片损坏；若第8脚有5V但第4脚仍无波形 → 检查RT/CT外接元件是否开路或短路-11。
⚠️ 注意：不能仅用万用表去测第6脚的电压值来判断好坏，因为万用表测到的是平均电压而非真正的脉动波形，只能用示波器才能准确判断-。
② 维修专用电源模拟法（推荐专业维修师傅掌握）
操作流程：
拆除原电路中的开关管，将3842的7脚与原供电电路断开。
用可调直流稳压电源给3842第7脚提供16V-18V直流电压（正接7脚，负接5脚）。
测量第8脚基准电压是否为5V。
若第8脚电压正常，再测量第6脚（OUTPUT）对地是否有约0.5V-1.5V的脉动电压（用指针万用表交流挡或数字表直流挡可见轻微摆动）。有摆动说明芯片已起振并输出驱动信号-13-22。
行业进阶技巧：接入开关管后若开关管的G极与3842第6脚同时无电压，则需排查第1、2、3脚的外围电路（如反馈光耦、TL431、电流检测电阻）-13。
③ 批量检测法（工厂质检场景）
操作流程：
使用专用IC测试座（DIP8/SOP8适配座）固定待测芯片，通过转接板连接至测试电路。
测试电路输出16V供电至芯片第7脚，检测第8脚的5V基准电压是否正常。
用示波器或频率计检测第4脚输出的振荡频率是否符合标称值。
将测试结果输出至分拣设备，实现每分钟几十至上百颗芯片的高速自动化检测-1。
四、补充模块
1. 不同场景下3842的检测重点
| 场景类型 | 3842检测重点 | 常用方法 |
|---|---|---|
| 电动车充电器维修 | 重点排查第3脚电流检测回路（0.1-0.5Ω采样电阻）和第7脚VCC供电回路（启动电阻、VCC滤波电容）。开关管击穿时3842必坏，建议同步更换-11 | 外观初筛→静态阻值→独立供电测试 |
| CRT显示器/彩电电源维修 | 重点排查启动电路和反馈回路（光耦+TL431）。第8脚不装开关管时无5V基准是正常现象，以第7脚电压波动作为判断依据-13-24 | 在板波形分析→示波器检测 |
| 工业电源/设备驱动板维修 | 重点关注第6脚驱动波形质量（方波边沿陡峭度）和驱动电阻阻值（驱动电阻变值会导致开关管发热和异响）-21 | 示波器波形分析→代换验证 |
| 工厂质检/批量筛选 | 重点检测第8脚5V基准的稳定性、第4脚振荡频率偏差是否在标称值±5%以内 | IC测试座批量检测 |
2. 开关电源3842检测常见误区（避坑指南）
误区①：认为第8脚没有5V就一定是芯片坏了。
行业真相：在显示器或充电器电路中，3842依靠启动电阻提供的初始电压来启动，不接开关管时第8脚没有5V是正常现象-13。正确做法是给第7脚外加16V电源后再测第8脚-21。
误区②：用万用表直流电压挡测第6脚判断有无输出。
行业真相：第6脚输出的是高频脉动PWM信号，万用表测到的是平均电压而非真实波形，测出来数值没有参考意义-。必须用示波器观察波形。
误区③：开关管击穿后只换开关管，不换3842。
行业真相：开关管击穿时，300V高压会经G极反窜至3842第6脚，即使3842外观完好内部也已受损-39。行业共识是“烧功率管的，3842必须要换”-37。
误区④：用UC3843直接代换UC3842。
行业真相：3842启动电压16V，3843仅需8.5V，两者不能直接代换，需修改电路参数-29。另外，UC3842和KA3842本质是同一款芯片，可互换，但要注意后缀差异（如3842A支持更高频率）-。
误区⑤：维修时不串灯泡就直接上高压。
行业真相：维修开关电源必须串入60W-100W白炽灯限流保护，否则一旦电路存在短路，开关管和3842会瞬间炸毁，甚至烧毁电路板铜箔-11。
3. 3842失效典型案例（实操参考）
案例一：电动车充电器“打嗝”——3842第3脚采样电阻烧坏导致过流保护误触发
故障现象：某48V电动车充电器，插电后指示灯闪烁不停，输出电压在0V-55V之间反复跳变（“打嗝”）。
检测过程：先测量3842第7脚电压——万用表读数为11V-15V之间波动，说明芯片在反复启动和停止。断电后检查第3脚外围：发现S极对地的电流检测电阻（标称0.33Ω/2W）已烧焦变黑，实测阻值达3.8Ω。同时并联在第3脚的472/1kV瓷片电容也有轻微漏电-11。
解决方法：更换0.33Ω/3W金属氧化膜电阻、更换472瓷片电容，3842第3脚电压恢复正常（＜0.3V）。重新上电后充电器正常工作，打嗝现象消失。
案例二：工业开关电源“吱吱”异响——3842第6脚到G极驱动电阻变值
故障现象：某工厂控制柜内开关电源，通电后有尖锐的“吱吱”声，开关管散热片在1分钟内烫手，但输出电压勉强正常。
检测过程：用示波器测量3842第6脚到MOS管G极之间的驱动波形——发现波形前沿明显变缓，不是标准的陡峭方波。断电后测量驱动回路中的电阻（原值22Ω），实测已达8.45kΩ-21。电阻变值后与G-S极间的27kΩ下拉电阻形成分压，导致开关管实际驱动电压幅度下降，驱动波形前后沿变形，场效应管导通损耗剧增，因此产生强烈尖叫声和发热-21。
解决方法：更换22Ω驱动电阻，示波器观察第6脚波形恢复正常陡峭方波，尖叫声消失，散热片温度恢复正常。
五、结尾
1. 3842检测核心（开关电源高效排查策略）
根据检测场景和需求，推荐以下分级检测策略：
| 用户群体 | 推荐检测方法 | 核心要点 |
|---|---|---|
| 维修新手/电子爱好者 | 外观初筛 → 万用表在板静态阻值法 | 不上电，从目测和静态阻值入手，安全高效 |
| 家电维修/充电器维修师傅 | 静态阻值法 + 独立供电测试法 | 配合串灯泡上电、示波器波形确认 |
| 工厂质检/批量检测人员 | IC测试座批量筛选 + 独立供电测试法 | 高速化、标准化，重点关注5V基准和振荡频率 |
| 资深维修/电源工程师 | 全部检测方法综合运用 + 波形分析 | 精准定位故障点，结合代换法验证 |
高效排查逻辑（电动车充电器维修实战路径） ：
拆机先目测 → 2. 万用表测第7脚和第3脚静态阻值 → 3. 串灯泡后通电测第7脚电压 → 4. 第7脚电压正常但无输出 → 拆下3842做独立供电测试，测第8脚是否有5V → 5. 有5V但不起振 → 示波器测第4脚振荡波形 → 6. 第4脚有波形但第6脚无输出 → 检查反馈回路（光耦+TL431）。
2. 3842检测价值延伸（维护与采购建议）
日常维护技巧：3842芯片自身工作电流小，正常情况下不易损坏-29。但开关电源使用环境恶劣（高温、潮湿、电压波动大），建议定期检查以下方面：
检查VCC滤波电容（10-100μF/50V）是否鼓包或容量下降，容量低于标称值70%应更换-11。
检查S极电流采样电阻（0.1-0.5Ω）有无变色或阻值变大。
检查4脚外接的RT/CT元件——瓷片电容长期工作后可能变质或损坏-51。
采购与代换建议：
优先采购原厂品牌（TI、ON、ST），若选择国产兼容芯片（如MC3842），需确认引脚功能完全兼容。
UC3842与KA3842可互换使用，与UC3843/3844/3845不可直接代换-29。
注意后缀差异——如UC3842A支持更高工作频率，代换时需核对技术规格-。
3. 互动交流（分享开关电源3842检测难题）
你在维修电动车充电器、显示器或工业开关电源时，遇到过哪些棘手的3842相关故障？
有没有遇到过第7脚电压正常（16V左右）、第8脚也有5V基准，但第4脚就是测不到锯齿波的情况？最后是怎么排查出来的？
更换开关管和3842后，一上电又“炸管”——你是否也踩过“采样电阻漏查”的坑？
用外加电源给3842单独供电时，有没有出现过第6脚波形正常但一装开关管就烧的怪现象？-45
欢迎在评论区留言交流你的维修经验和检测困惑，一起探讨开关电源3842检测的更多实战技巧。如果本文对你有帮助，欢迎收藏转发，让更多维修同行少走弯路！
