摘要
磁珠，这颗不起眼的黑色小元件，却是电子设备中抑制高频噪声、保障电磁兼容性的关键防线。据统计，约12%的消费电子EMI故障源于磁珠失效，而在环境更严苛的汽车电子领域，这一比例高达18%-21。对于电子维修人员、企业质检从业者和电子爱好者来说，掌握磁珠如何选用和好坏检测的核心方法，是快速排查电路故障、提升维修效率的基础技能。本文从新手到专业，分层次详解磁珠检测的全流程——从万用表快速初筛到网络分析仪精准评测，从消费电子维修到汽车电子批量质检，结合行业真实失效案例和常见检测误区，提供一套真正“能落地、会操作”的磁珠检测实操指南，帮助不同基础的从业者独立完成磁珠好坏判断，同时规避检测过程中的安全风险和行业陷阱。
一、磁珠检测前置准备（消费电子/汽车电子通用）
1. 磁珠检测核心工具介绍（基础款+专业款）
磁珠检测的工具选择，取决于检测精度需求和行业应用场景。
基础款（新手必备，适配消费电子维修、爱好者场景）
数字万用表：最基础的检测工具，用于测量磁珠直流电阻（DCR），快速判断开路或短路故障。选型建议：选择具备200Ω电阻档的普通数字万用表即可，价格在50-200元之间，足以满足磁珠好坏快速判断的需求-。
LCR电桥/手持式LCR表：进阶检测工具，可测量磁珠在特定频率（通常1kHz）下的电感值和电阻值。对于高频电路检修，建议选带宽≥100kHz的手持LCR表，如UT612、DE-5000等型号-。
热风枪/电烙铁：用于磁珠拆焊和更换，建议配备防静电工作台。
专业款（适配企业质检、汽车电子批量检测场景）
矢量网络分析仪（VNA） ：磁珠高频阻抗测量的行业金标准，可实现±2%的测量精度-29。汽车电子和通信设备企业的质检部门必备，如Keysight E5071C、罗德施瓦茨ZNB系列。
阻抗分析仪：适用于中高频段阻抗测量的高效设备，如Keysight E4990A/E4991B，能够绘制完整的ZRX（阻抗、电阻、电抗）曲线--33。
信号发生器+示波器：快速验证方案，适用于研发阶段的磁珠性能快速评估-29。
精密LCR表：用于直流电阻和低频阻抗的批量快速检测，如Keysight E4980AL、同惠TH2830等，适用于工厂生产线批量抽检-33。
2. 磁珠检测安全注意事项（重中之重）
磁珠虽小，检测不当仍存在安全风险，尤其是汽车电子和工业设备中的高电流磁珠。
断电检测第一原则：检测前务必切断电路板电源，并等待电容放电完毕。带电检测可能导致万用表损坏或元器件短路烧毁。
防静电措施不可少：磁珠为静电敏感器件，接触前应佩戴防静电手环或触摸接地金属物体。尤其在干燥环境中，静电放电可能击穿磁珠内部结构。
焊接温度严格管控：磁珠的焊接和拆焊应控制烙铁温度在260-300℃之间，避免超过铁氧体材料的耐受极限（260℃），否则可能因热应力导致磁珠基体开裂、导电层脱落-21。
大电流磁珠的温升评估：在大电流应用场景（如汽车ECU电源线路）检测时，通电测试前应核算磁珠的功耗（P=I²×R），确保工作电流低于额定饱和电流，否则磁珠过热可能引发烧毁甚至火灾-1。
3. 磁珠基础认知（适配精准检测）
在动手检测之前，了解磁珠的核心结构和关键参数，有助于判断检测结果的合理性。
磁珠（Ferrite Bead）是一种基于铁氧体材料的被动元件，核心功能是通过高频磁损耗抑制电磁干扰（EMI），将高频噪声能量转化为热能耗散-21。其等效电路为：直流电阻（DCR）串联电感，再并联电容和电阻-21。
磁珠的三大核心参数直接关联检测：

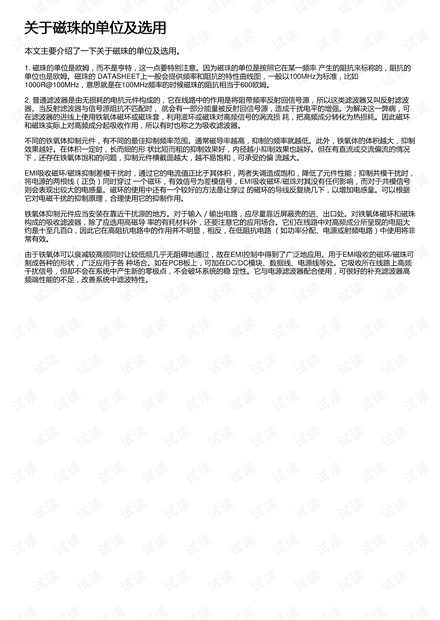

阻抗（Z@f） ：最核心性能指标，如“600Ω@100MHz”表示在100MHz频率下阻抗为600Ω。阻抗具有显著的频率依赖性，阻抗-频率曲线呈“先升后降”的山峰形态-43。
直流电阻（DCR） ：磁珠导电通路的固有电阻，优质磁珠的DCR通常低于0.8Ω-21。
额定电流（Iₘₐₓ） ：磁珠长期工作的最大允许电流。超过额定电流会导致磁芯饱和、阻抗骤降。汽车级磁珠的额定电流需比电路最大电流高50%以上-21-43。
二、磁珠核心检测方法（从入门到专业）
1. 磁珠基础检测法（消费电子维修快速初筛）
对于电子爱好者和维修人员，最简单快速的磁珠好坏判断方法是通过万用表直流电阻测量。
操作步骤：
将万用表调至电阻档（200Ω量程），短接表笔确认归零。
用表笔分别接触磁珠两端引脚，读取电阻值。
判断标准：磁珠完好时，万用表应显示电阻值小于1Ω（通常为0.1-0.5Ω），说明DCR处于正常范围；若电阻值显示无穷大（OL），说明磁珠内部开路失效；若电阻值远大于1Ω（如几十欧姆甚至更大），说明磁珠已损坏，可能是内部导电通路断裂或材料劣化-。
注意要点：此方法只能检测开路和严重短路故障，无法判断磁珠的高频阻抗是否正常——因为磁珠在直流下呈现低电阻，但在高频下才表现高阻抗特性。仅用万用表检测通过的磁珠，仍需上电验证其EMI抑制效果。
2. 通用仪器检测法（新手重点掌握）
对于有一定基础的电子维修人员和企业质检入门人员，LCR电桥是检测磁珠核心参数最实用的工具。
（1）直流电阻（DCR）精确测量
将LCR表设置为电阻测量模式（或直流电阻模式），频率设为1kHz以下（或直接使用直流档）-33。
测量磁珠两端电阻值，对照规格书DCR参数判断是否超标。
（2）电感量测量
将LCR表设置为电感测量模式，频率选择1kHz（避免磁珠饱和）-。
测量磁珠电感值。注意：磁珠在低频下主要呈现电感特性，高频下才主要呈现电阻特性。如果电感值严重偏离规格书范围，说明磁芯可能已开裂或性能劣化。
（3）阻抗快速评估
对于有简易阻抗测试功能的LCR表（如部分手持LCR表支持100kHz测试），可在100kHz频率下测量磁珠阻抗，与100MHz标称值进行趋势判断——但需注意100kHz与100MHz的阻抗差异可能达数十倍，此方法仅用于相对比较而非绝对判断。
3. 行业专业仪器检测法（进阶精准检测）
对于企业质检、汽车电子认证、通信设备研发等专业场景，必须使用专业高频仪器进行磁珠全面性能检测。
（1）矢量网络分析仪法（行业金标准）
测试原理：网络分析仪通过测量磁珠的S参数，转换为阻抗值，实现高频特性精准测量-29-。
操作步骤：
步骤1——设备校准：使用SOLT（短路-开路-负载-直通）校准件进行2端口校准，确保校准精度。需制作专用测试夹具（如PCB板焊接SMA接口，磁珠焊接在微带线上），并进行夹具去嵌入处理以消除寄生参数影响-29-。
步骤2——频率设置：设置扫描频率范围，通常从10MHz至1GHz，覆盖磁珠主要工作频段，扫描点数≥1000点-29。
步骤3——数据采集：导出S21参数，通过公式转换得到阻抗值：Z = 50 × (1 - S11)/(1 + S11)-29。
步骤4——结果分析：绘制阻抗-频率曲线，确认100MHz标称阻抗值是否达标，确认阻抗峰值频率是否与规格书一致（目标噪声频段应落在磁珠的阻性工作区内）。
（2）阻抗分析仪法
阻抗分析仪（如Keysight E4990A/E4991B）是测量磁珠阻抗-频率曲线的高效设备，相比VNA操作更简便-。
操作步骤：
设备预热与校准：开机预热30分钟，使用标准校准件执行开路、短路、负载校准-。
测试设置：连接专用测试夹具（如16192A），将被测磁珠正确接入夹具，设置扫频范围（建议10MHz-1GHz）-。
数据记录：记录Z、R、X曲线，重点关注100MHz阻抗值、峰值阻抗频率、DCR值等关键指标。
注意事项：测试环境温度应控制在25±2℃，因为磁珠的磁导率随温度变化显著，典型温度系数约为-1000ppm/℃-29。
三、磁珠检测补充要点
1. 不同类型磁珠的检测重点
根据应用场景，磁珠可分为以下几类，检测重点各不相同：
电源线路磁珠（如TDK MPZ系列，符合AEC-Q200标准）-11：重点检测DCR（直流电阻）和额定电流（Irms/Isat）。DCR过大会导致电源压降，额定电流不足会导致磁芯饱和。汽车电子应用中，需额外验证-40℃~+125℃宽温范围内的阻抗稳定性-1。
信号线路磁珠（如TDK MMZ系列）：重点检测100MHz及以上频率的阻抗值，确保目标噪声频段的衰减效果。在高速信号线（USB、HDMI）应用中，还需关注磁珠对信号完整性的影响。
大电流磁珠（如TDK MPZ2520SPH，额定电流12A）-11：除常规检测外，需特别关注温升测试——大电流工况下需核算DCR引起的功耗（P=I²×R），防止局部过热导致性能漂移或焊点失效-1。
车规级磁珠（符合AEC-Q200标准）-：需完成全套可靠性检测，包括高温存储、温度循环、湿热、振动、冲击等环境应力测试，验证极端工况下的性能稳定性-33。
2. 磁珠检测常见误区（避坑指南）
误区一：用万用表通过就认为磁珠正常。磁珠在直流下电阻极低，万用表只能判断开路故障，无法检测阻抗异常。一个万用表测试“合格”的磁珠，在高频下阻抗可能已大幅衰减。
误区二：仅看100MHz阻抗值。100MHz是行业标准测试频率，但实际应用中目标噪声频率可能完全不同。例如，若需抑制300MHz噪声，应选择峰值阻抗对应频率接近300MHz的磁珠，而非仅看100MHz下的阻抗值-43。
误区三：忽略直流偏置对阻抗的影响。当磁珠通过较大直流电流时，磁芯会逐渐饱和，导致有效阻抗显著下降。例如，当直流偏置电流达到额定电流的50%时，磁珠阻抗可能下降90%-43。
误区四：误认为磁珠阻抗“越高越好” 。阻抗越高，DCR也越高，对有用信号的衰减越大，可能导致信号完整性问题和电源压降-38。
误区五：忽视机械应力和热应力导致的隐性损伤。贴片机压力过大（超过20N）或回流焊峰值温度超过260℃，可能导致磁珠内部出现微裂纹，即使电阻值未变化，阻抗的频率特性也会改变--21。
3. 磁珠失效典型案例（实操参考）
案例一：消费电子USB接口EMI失效
某品牌平板电脑的USB接口充电时WiFi信号严重干扰，无法正常上网。经排查，USB接口电源线上的磁珠外观完好，万用表测试电阻值0.3Ω（正常）。进一步使用网络分析仪检测发现，该磁珠在100MHz处的阻抗从标称600Ω降至180Ω，阻抗-频率曲线严重畸变。分析原因为：该批次磁珠在回流焊过程中经历了一次局部热过冲（峰值温度约280℃），导致铁氧体基体产生微裂纹，阻抗特性不可逆改变-。解决方案：更换合格磁珠后故障排除。
案例二：汽车ECU电源线路磁珠烧毁
某车型发动机控制单元（ECU）出现偶发性重启故障，排查发现电源入口磁珠外观有明显烧毁痕迹，万用表测量呈开路状态。分析原因：该磁珠额定电流为2A，但实际电路在启停工况下存在瞬态浪涌电流（峰值达4A），长期过载导致绕组金属线氧化熔断-21-。预防方案：磁珠选型时需按实际工作电流的1.5-2倍降额设计，汽车级应用建议使用符合AEC-Q200标准且额定电流余量充足的型号--43。
四、磁珠检测与延伸
1. 磁珠检测核心（分级检测策略）
掌握磁珠检测，关键是根据应用场景和检测目的选择合适的方法：
消费电子维修/爱好者快速排查：万用表电阻测量（初筛）→ 替换验证（确认）。
家电维修/入门级质检：万用表初筛 → LCR电表检测DCR和低频电感 → 对比规格书参数。
企业质检/专业维修：万用表初筛 → LCR电表全参数检测 → 网络分析仪或阻抗分析仪检测高频阻抗特性。
汽车电子/通信设备专业检测：网络分析仪或阻抗分析仪检测ZRX全曲线 → AEC-Q200可靠性验证 → 温升与直流偏置测试。
2. 磁珠检测价值延伸（维护与采购建议）
日常维护建议：在PCBA组装和返修过程中，严格控制贴片机压力（不超过20N）和回流焊峰值温度（不超过260℃），避免机械应力和热应力损伤-21。对于工作环境恶劣的设备（如汽车电子、户外设备），建议定期检测电源线路磁珠的阻抗特性，预防性更换性能衰减的磁珠。
采购建议：选购磁珠时，务必获取完整的阻抗-频率曲线数据，而非仅看100MHz标称阻抗--45。对于汽车电子应用，优先选择符合AEC-Q200认证的型号-。对于大电流应用，关注DCR与额定电流的平衡关系，并在选型时预留20%-30%的电流余量-2。
